Glovebox Edelstahl Preis auf Anfrage

Beschreibung

Individuelle Abmessungen und Ausführungswünsche nach Ihren Wünschen möglich.
Fordern Sie ein unverbindliches Angebot an.

Rufen Sie uns an: Gerne beraten wir Sie persönlich um Ihren ein Angebot entsprechend Ihren Anforderungen zu erstellen

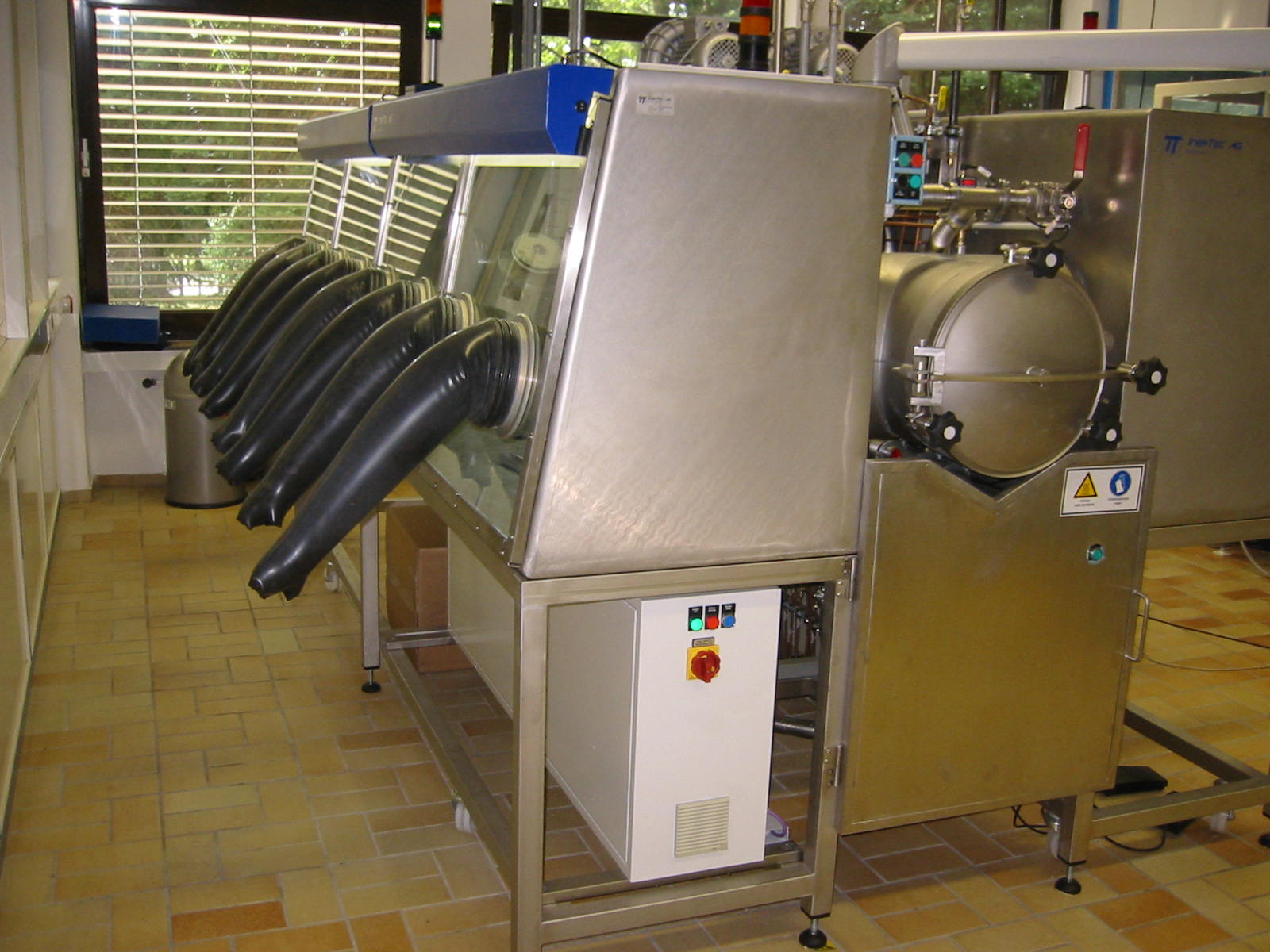

Arbeitsplatz Inertgas Glove- Box System

• InerTec Glove- Box System für Arbeiten unter N2 / oder Ar Atmosphäre
• Mit diesem System wird der Inertgas Kreislauf permanent durch die integrierte Gas-Reinigung mit Absorptionsfilter umgewälzt
• Die durch Diffusion eintretenden O2 / und H2O Partikel werden kontinuierlich absorbiert, dadurch wird eine Restverunreinigung von < 1 ppm- Bereich erzielt
• Der Verbrauch von Inertgas kann praktisch vernachlässigt werden

Typische Anwendungen
Universitäten und R & D Centres (Forschungs & Entwicklungs Zentren), Chemie, Pharma etc. geeignet für:

• Montage
• Probeentnahmen
• Schweissarbeiten
• Halbleiterfertigung
• Grundlagenforschung
• Lithium Batterie Produktion / OLED
• Allgemeines Handling für alle O2 und H2O empfindlichen Materialien

Besonderheiten

• Die Anlagen der ITS-Serien  sind das Resultat jahrelanger  Optimierungsarbeit. Aufgrund konsequenter Verwendung von qualitativ hochstehenden Komponenten und der bewährten Steuerung, konnte das interessante Preis- Leistungsverhältnis realisiert werden.
• Das konstruktive Design des Basisgehäuses aus Edelstahl erlaubt praktisch unbegrenzte Ausbaumöglichkeiten.
• Die gasdichte Schweisskonstruktion garantiert ein Höchstmass an Dichtheit und Stabilität.
• Das Frontrahmen- System mit Schnellspannsystem auf definierten Festanschlag, erlaubt einfaches Demontieren und wieder Anbringen der Frontscheibe in wenigen Minuten.
• Optional auch mit Scharnieren
• Die Frontrahmen- Dichtung garantiert beste Werte bezüglich Dichtheit im Ueber- und im Unterdruck-Arbeitsbereich.

Dieses Servicefreundliche Konzept ist unter anderem als entscheidendes Kriterium gegenüber anderen Systemen zu betrachte

• Die ITS  Glove Box verfügt über bewährte, wartungsfreie und benutzerfreundliche Bedienungselemente. Das ergonomische und platzsparende Design erlaubt es die Glove- Box auf einfache Weise in ein Labor zu integrieren. Sämtliche Rohrleitungen und Verkabelungen sind kompakt verlegt. Glove
• Box wird voll betriebsfähig und getestet ausgeliefert. Dadurch werden zusätzliche, oft nicht unerhebliche Montagekosten, eliminiert.

Bedienung

• Die Box ist so ausgelegt, dass die Aufstellung auf einem üblichen Arbeitstisch erfolgen kann. Für die Inbetriebnahme sind lediglich die Anschlüsse für die Begasung der Box und der Schleuse notwendig.
• Die um 100 schräg nach oben hinten fluchtende Fronteinheit, erlaubt ergonomisches Arbeiten sowohl in stehender, wie auch in sitzender Position.
• Die individuellen Durchführungen werden auf Kundenwunsch in der Rückwand, an der Seitenwand oder am Boxendach, integriert.

Reinigung

• Durch die in den Ecken hoch-gezogenen Radien, ist die Arbeitskammer sehr gut zu reinigen (totraumfrei)

Basis Box

• Beschreibung Gehäuse:
• Gasdicht geschweisstes Gehäuse aus rostfreiem  Edelstahl Boxenboden mit Radien und extern fest integrierten Verstärkungsrahmen um z. B. auf Schwingungsdämpfer aufzulegen.
• Oberflächen innen und aussen walzblank, oder pulverlackiert
• Stossnähte verschliffen K 220,
• Oberflächenbehandlungen (s. Optionen)
• Materialstärke:        2.0 mm
• Dimension: nach Kundenwunsch

 Ausführung Isolator-Gehäuse:

• Geschweisstes Gehäuse aus Edelstahl
• Glatte Oberflächen im Arbeitsbereich
• Gehäuse auf Wunsch mit Kugelecken zur optimalen Reinigung
• Scheibe aus Verbundsicherheitsglas
• Klappbare Frontscheibe nach oben mit Scheibenrahmen aus Edelstahl
• Scheibe über Schloss gesichert
• Ovalen Handschuhdurchführungen und Handschuhen aus EPDM (optional)
• Scheibendichtung aus EPDM zur totraum-freien Abdichtung der Schiebe
• Automatische Unterdruckregelung
• HEPA-Filter im Gas-Eingang und Ausgang
• HEPA Push-Push-Doppelfilter
• Druckanzeige

Beleuchtung

• Systemarbeitsplatzleuchte 38 Watt, in absetzbarem  Gehäuse, (Pulverbeschichtet, ultramarin-blue)
• Gewährleistet eine optimale Ausleuchtung  des Arbeitsplatzes.

 Fronteinheit

• Klappbare Frontscheibe nach oben mit Scheibenrahmen aus Edelstahl (Optional)
• Sicherheits- Verbundglasscheibe (10mm) mit lösbaren, zweiteiligen, verschraubten Handschuh-Durchführungen aus hartematalliertem Aluminium für beste chemikalien-beständigkeit.
• Frontrahmen-Design mit Schnellspannrahmen auf definierten Festanschlag erlaubt eine Demontage und Wiedermontage der Frontscheibe in wenigen Minuten.
• Die statische Schlauchdichtung erlaubt sowohl im Unterdruck als auch im  Ueberdruck eine hervorragende Abdichtung.

 Handschuhe (paar)

• Butyl- Handschuhe Grösse M
• L=850 mm, ø 196 mm oder oval nach Kundewunsch, Materialstärke 0.6 mm
• Optional auch erhältlich in Neoprene, Hypalon, Viton oder Latex, in Grössen S und L

 Mediendurchführungen  Seitenwand:

• Gas- Anschluss für N2 / Ar mit Absperrkugelhahn und Schlauchtülle DN 06, Gewinde 1/4€œ
• Thermostat zum Reaktor heizen / kühlen
• Kryostat zum Kühler kühlen
• Vakuum Anschluss
• Wasser Anschluss
• Elektro- / Strom-Anschluss (z.B Rührwerk, Magnetrührer, Waage)
• PT-100 Anschluss Lemo
• Dosierleitungen
• Oder Mediendurchführung nach Kundenwunsch

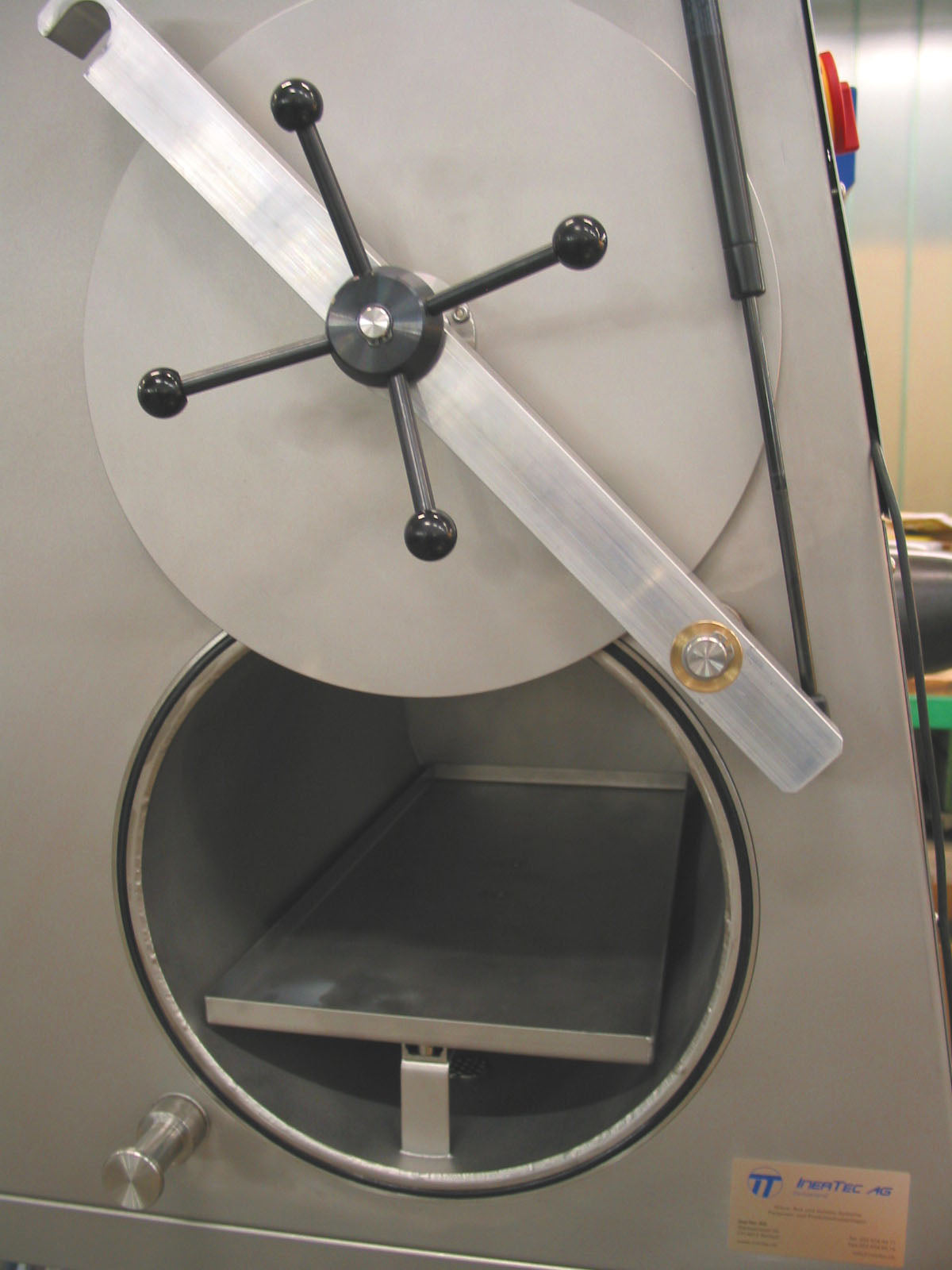

Transfer Vakuum Schleuse

• Erlaubt €“Materialtransfer- ohne die inertisierte Atmosphäre zu beeinträchtigen.
• Aus stabilem Edelstahl  inkl. zwei Kugelhahnen DN 6 mm für Begasung und Vakuum, Druckanzeige.
• Bequem bedienbare Innen und Aussenschwenktüre.
• Isolator Schleuse aus Edelstahl
• Manuell oder elektrisch verriegelte Schwenktüren innen und aussen
• Türen aus transparenten Kunststoff, Edelstahl oder pulverlachiertes Stahlblech
• Die Transfereinrichtung arbeitet in konstantem Unterdruck zur Umgebung
• Bei geöffneter Aussentüre besteht eine Luftströmung in die Transfereinrichtung.
• Bei geöffneter Innentüre besteht eine Luftströmung Richtung Isolator.
• Luftströmung über Filter gesichert
• Weitere Vakuumschleusen aus Akrylglas, sowie diverse Servicetüren auf Anfrage.

 Vakuumpumpe

• Membranvakuumpupen (mit Filterabsicherung) für das Evakuieren der Schleuse und die Druckregelung der Arbeitskammer, inkl. Oelnebelfilter.

Technische Daten:

• Förderleistung         15/18 m3/60 Hz
• Endruck      < 3x10-2 mbar
• Motorleistung          370 W
• Oelfüllung:850 ml
• Gewicht      22 kg
• Der Abgangsanschluss DN 25 wird empfohlen an einAbluftsystem anzuschliessen.

Gas- Reinigung

• Radialgebläse 230/240 V, für 22- fachen Luftwechsel.
• Umwälzleitungen aus Edelstahl.
• Ein- und Ausgangsflanschverbindungen KF-40 mit
• O-Ring- Abdichtungen verbunden.
• Der Eingangs- Partikel Ultrafilter (EU 13) ist ein nicht regenerierbarer Feinstaub- bzw. Schwebstoff- Filter aus Druckluft und Gasen.
• Der Filter ist im innern der Glove- Box montiert, und kann  einfach von extern mittels der Handschuhe kontaminationsfrei ausgetauscht werden.
• 1 Adsorbereinheit (Füllvolumen 8.6 kg) zur Entfernung von O2 und H2O.

 SPS Steuereinheit auf Basis Siemens S7-200.

• Touch Screen Bedienungspaneel mit Farb- Display
• Prozessregelung für Druckregulierung:
• Digitale Eingabe des oberen und unteren Grenzwertes vom gewünschten Arbeitsbereich im Ueber- oder Unterdruck. Permanente Statusanzeige.
• Der Arbeitsdruck der Glove- Box wird über die integrierte automatische Druckregelung gesteuert.
• Der Arbeitsdruck ist, frei wählbar, einzugeben.

Schleusenautomatik

• Automatischer Spül- und Evakuiervorgang, garantiert €œsauberen€œ Materialtransfer in die Arbeitskammer.
• Die Voreinstellung ab Werk beträgt 3 Zyklen.
• Der Spül- und Evakuiervorgang wird durch Meldeleuchte signalisiert.
• Energieversorgung aller im Lieferumfang vorhandenen Komponenten.
• Magnetventile, 24 V, DC, gut zugänglich neben Adsorbereinheit montiert.
• Regeneration (Adsorber):
• Die automatische Regeneration (3-Stufen Programm) wird mittels Drucktaster gestartet.
• Der Regenerationsvorgang wird durch Meldeleuchte signalisiert.

 O2 Messgerät: Typ IT- TOS 1.0

• Digitale Anzeige in PPM/V
• Das wartungsfreie Spuren- Sauerstoff Analysegerät mit miniaturisiertem amperometrischem Grenzstrom-Sensor  ist speziell für die Messung niedriger Sauerstoff-Partialdrucke entwickelt worden. Die Anwendung von TZP (polykristallines tetragonales Zirconiumdioxid) als fester Sauerstoffionenleiter mit verbesserten elektro-chemischen und thermomechanischen Eigenschaften, garantiert hervorragende Messwerte.
• Das Gerät benötigt keine Referenzelektrode, die im Laufe der Zeit aufgebraucht würde.
• Keine Erhöhung des Wasserdampfdruckes durch die Messung.
• Der Sensor ist für Sauerstoff selektiv und verlangt keinerlei Wartung.
• Durchführungssonde in KF 40 Flansch
• Grossformatige (25 mm) LCD-Anzeige des O2 Partialdruck in ppm.
• Anzeigebereich:      < 0.1 ppm €“ 200 ppm  oder 1    ppm €“ 2000 ppm

 H2O Analysegerät: (optinal)

• Al2O3 Taupunkt Transmitter, mit dem eine zuverlässige Messung des Feuchtegehaltes garantiert ist
• Durch den Einsatz dieses Gerätes entfallen die starren, zeitgesteuerten Regenerationszyklen der Adsorber
• Der extrem grosse dynamische Messbereich des Aluminiumoxidsensors zeichnet sich aus durch kürzeste Ansprechzeiten und Langzeitstabilität
• Die mikroprozessorunterstützte Geräteelektronik liefert verzögerungsfrei Messwerte
• LCD- Anzeige in 0C oder  ppm
• Eingabedaten mittels Folientasten
• Messbereich: 0.1 €“ 23'000 ppm.
• Temperaturbereich:-100C bis +700C
• Schnittstelle: RS-232
• Durchführungssonde in KF 40 Flansch

Fussgestell

• Robustes fahrbares Untergestell (Schweisskonstruktion) aus Edelstahlmit Lenkrollen und Nivellierfüssen. Erlaubt einfaches Einbringen und Ausrichten im Labor

 Optional:

• Spülsteuerung mit Druckregelung
• Spülsteuerung mit Druckregelung und mit Datemlogger
• Gasreinigung mit 1 Adsorber
• Gasreinigung mit 2 Adsorber: Zweiter Adsorber für kontinuierlichen Betrieb während  der Regeneration
• Lösemitteladsorber zuschaltbar über Bypass, Aktivkohlefilter zurEntfernung von Lösemitteldämpfen.mit DN 40 Clampverschraubung inkl. By- Pass Verrorrung.Die eingesetzte Aktivkohle- Kartusche kann sehr einfach ausgetauscht werden. Volumen der Aktivkohle ca. 250g  (andere Volumengrössen auf Anfrage)
• Empfohlene ReservedurchführungenPositionen können kundenseitig bestimmt werden KF-40 Blindflansch Gas-Kugelhahn DN 6 mit beidseitiger Schlauchtülle für Schlauch I ø 8 mm
• Mini Transfer Vakuum Schleuse erlaubt €“Materialtransfer- ohne die inertisierte Atmosphäre zu beeinträchtigen. Aus stabilem Edelstahlrohr, innen  150 mm, Länge 400 mm, inkl. zwei Kugelhahnen DN 6 mm für Begasung und Vakuum, Vakuum- Manometer. nnen und Aussentüre mit integrierter Dichtung.
• Stromdurchführung: Gasdichte, verschraubte, Stromdurchführung mit beidseitigem Steckanschluss, 3- polig, 230V/50/60Hz.
• Mobiles Ablagegestell mit 2 Tablaren, Abmessung 700 x 300 mm, mit 12 mm Rand. Distanzstützen: Höhe je 200 mm, mit PTFE Gleitfüssen.
• Innendeckel, zum Wechseln der Handschuhe
• Aussendeckel, zum Verschliessen der Handschuhdurchführungen. (Einzusetzen bei längerem Nichtgebrauch der Anlage, um die Innen- Atmosphäre aufrecht zu erhalten). Verhindert die Diffusion durch die Handschuhe
• Weitere Optionen siehe unter "Glovbox Edelstahl Zubehör"
